1 产品描述 Description

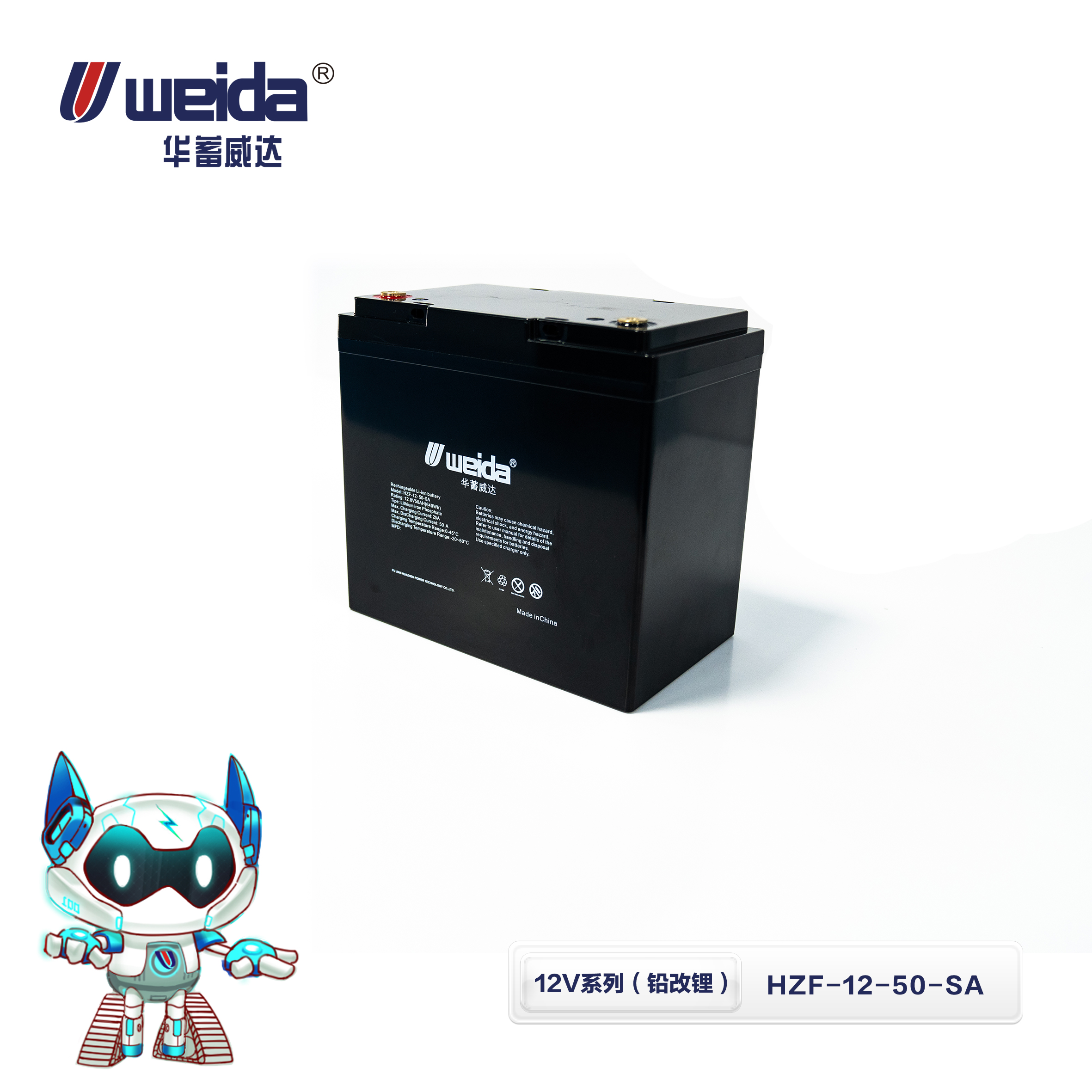

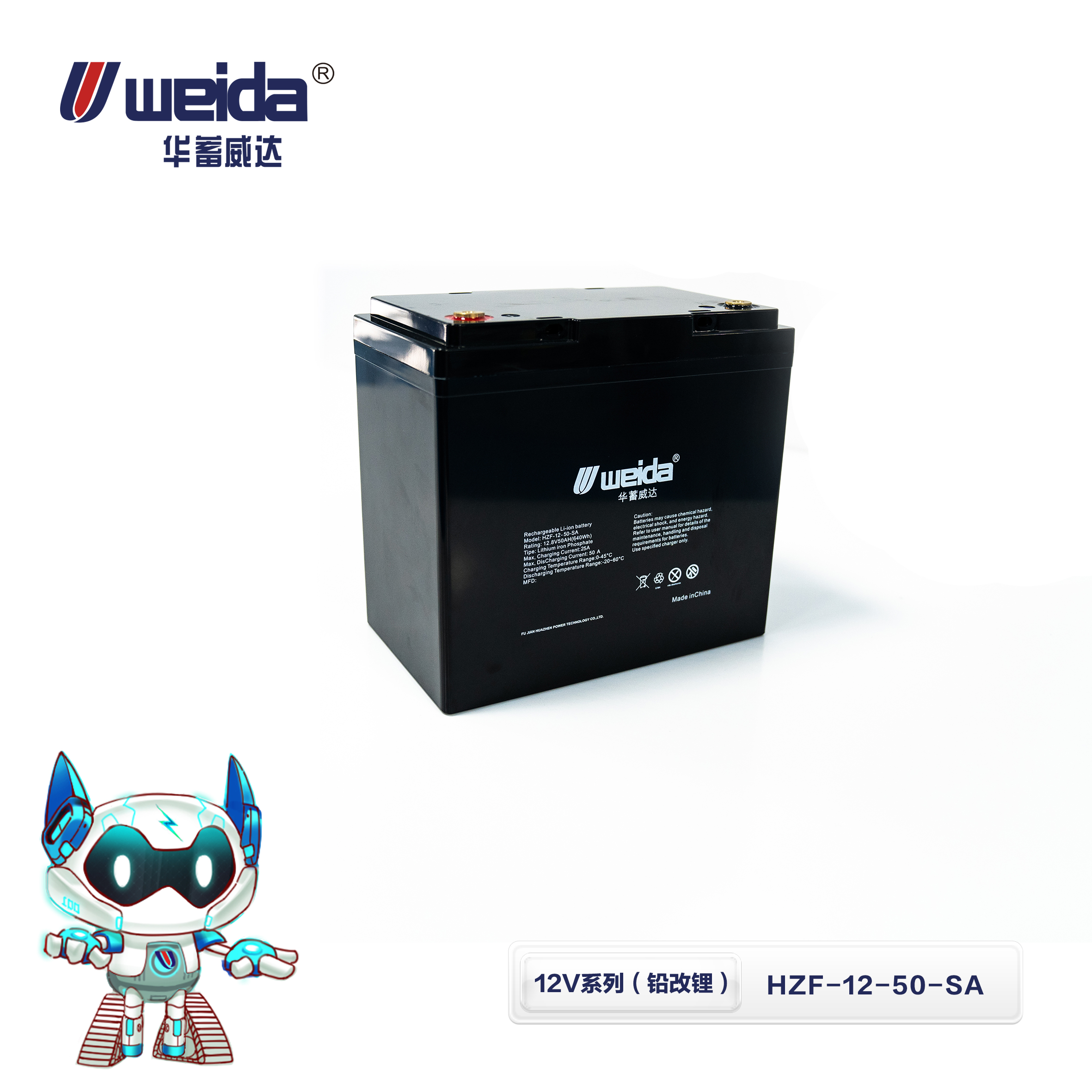

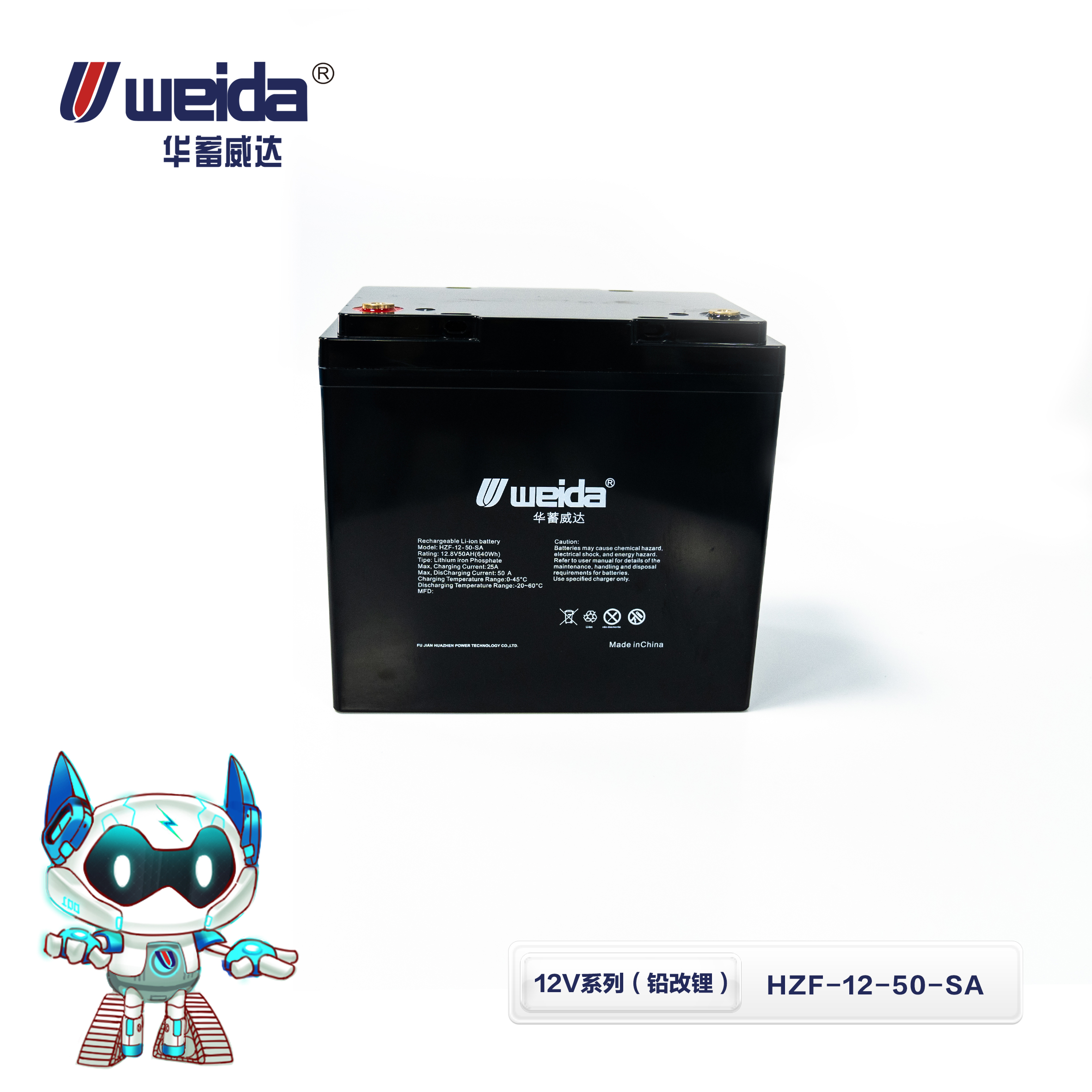

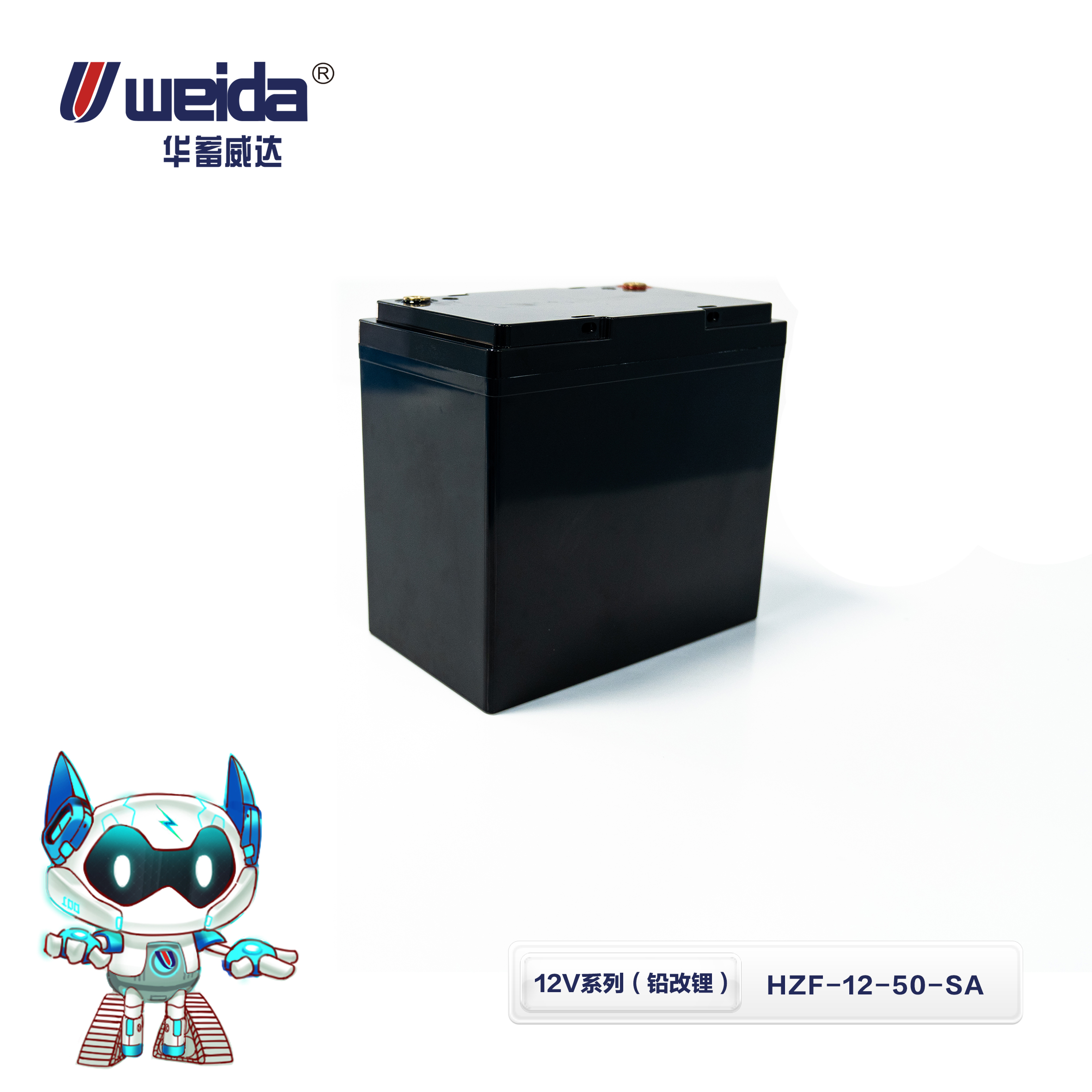

1.1 产品：锂动力电池组及控制电路
Product：Lithium Battery Pack and its PCM
1.2 型号：HZF-12.8-50-SA
Model： HZF-12.8-50-SA
1.3 类别：磷酸铁锂 50Ah/12.8V 9P4S
Type：LiFePO4 50Ah/12.8V 9P4S
2 产品规格 Specification
2.1电池主要参数General
No | 条目 Item | 规格 Specifications | 备注 Remark |
1 | 标称容量 Nominal Capacity | ≥47.5Ah | 25℃放电 0.2C discharge at 25℃ |
2 | 标称电压 Nominal Voltage | 12.8V | 开路电压 OCV |
3 | 充电电流 Charge Current | 标准充电：0.2C，最大0.5C Standard：0.2C；Max：0.5C | 工作温度：0~45℃ Working temperature:0～45℃ |
4 | 充电截止电压 Charge cut-off Voltage | 14.6V | 恒流恒压/CC-CV |
5 | 放电电流 Discharge Current | 标准：0.5C，最大:1C Standard:0.5C；Max:1C | 工作温度：-20~60℃ Working temperature:-10~50℃ |
6 | 放电截止电压 Discharge cut-off Voltage | 10.0V | 循环寿命，低温-10℃放电除外 Not including cycle life,-10℃discharge |
7 | 电池组电压 Pack Voltage | 12.8V~13.34V | 出货电压范围 Shipment status |
8 | 电池组内阻 Pack Impedance | < 60mΩ | 25℃时50%荷电态 50% SOC at 25℃ |
9 | 电池组重量 Weight | 约6kg Approx:6kg | ABS Case |
10 | 外形尺寸 Dimension | H211.2×L229×W138mm （Not included Terminal） | 大致数据 Approx |
11 | 端子型号 Terminals type | M5 |
2.2电池主要性能 General Performance
标准充电方式 Standard charge:
电池组必须用专用充电器进行充电，0.2C恒流恒压方式充电到14.6V。
Charge battery pack with specific charger, 0.2C constant Current/constant voltage to 14.6V.
充电环境温度 Environment temperature：23±2℃
相对湿度 Relative Humidity：65±20%RH
大气压力Pressure：86kPa～106kPa。
